恒壓供水解決方案
概述
供水系統是國民生產生活中不可缺少的重要一環。傳統供水方式占地面積大，水質易污染，基建投資多，而最主要的缺點是水壓不能保持恒定，導致部分設備不能正常工作。隨著變頻技術的日益成熟，變頻恒壓供水設備從根本上解決了這些問題。變頻恒壓供水技術先進、水壓恒定、操作方便、運行可靠、節約電能、自動化程度高，變頻恒壓供水技術現已在各行各業得到了廣泛的應用。
應用范圍
◆ 新建的住宅小區、別墅、寫字樓、綜合樓生活供水
◆ 高層建筑、消防用水、高級賓館飯店等的生活供水。
◆ 自來水廠增壓系統，農田灌溉、污水處理、人造噴泉
◆ 各種鍋爐冷水供水系統、鍋爐熱水。
◆ 自來水廠的中間加壓泵站、自來水二次增壓。
◆ 各工礦企業的生產、生活用水、管網穩壓。
系統構成

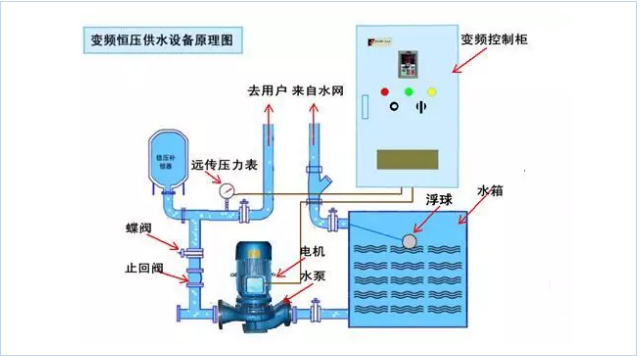

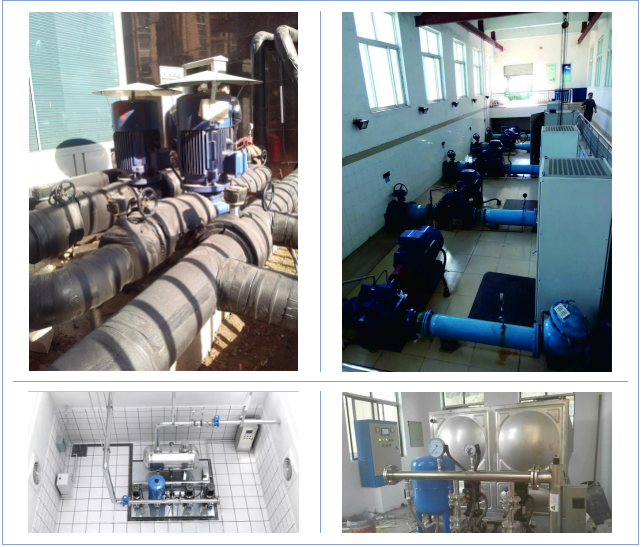

變頻恒壓供水設備主要由水泵機組、測壓穩壓罐、壓力傳感器、變頻控制柜、相關閥門配件等組成。
普傳PI500系列變頻器，內置PID控制器，在恒壓供水系統中，只需在用戶管網中配置一個的壓力傳感器（ 遠傳壓力表或壓力傳送器 ），就能構成一個壓力閉環控制系統，將設定的壓力與管網回饋的實際壓力相比較，自動調節變頻器的輸出頻率，從而改變水泵的轉速，以維持管網壓力的恒定。
2
產品特點
◆ 高效節能。與傳統供水方式相比變頻恒壓供水節能約 30%-60%。
◆ 設備占地面積小，投入少，運行效率高。
◆ 控制系統可手動/自動運行。
◆ 在線調整PID參數，具備睡眠與喚醒功能。
◆ 泵組及線路保護檢測報警，信號顯示等
3
一般原理
普傳PI500系列變頻器，內置PID控制器，在恒壓供水系統中，只需在用戶管網中配置一個的壓力傳感器（ 遠傳壓力表或壓力傳送器 ），就能構成一個壓力閉環控制系統。
在變頻器恒壓供水系統中，安裝在供水管網上的壓力傳感器不間斷地采集管網壓力數據，并將其轉換為標準的電信號傳輸至變頻器，PLD調節器將接受到的信號（測量值）與預先設定的壓力值（給定值）進行邏輯運算，并將運算的結果轉換為頻率調節信號，進而調節水泵的轉速。當用水量增大管網壓力下降時（測量值低于給定值），PID調節器使變頻器輸出頻率升高，水泵轉速也隨之加快。當用水量減小管網壓力上升時（測量值高于給定值），PID調節器是、使變頻器輸出頻率下降，水泵轉速也隨之減慢。從而維持管網壓力的基本恒定。
4
安裝調試
按照說明書，將變頻器與空氣開關、電機、起停開關、壓力傳感器等部件進行連接。變頻器和電動機要可靠接地，認真檢查接線是否正確。特別是輸出輸入線絕對不能接反。壓力傳感器等信號線必須使用多芯屏蔽線，以保證信號在傳輸中不受干擾。各種動力線與信號線必須分開敷設，以防信號串?dāng)_。

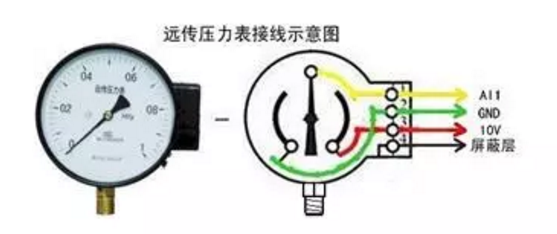

壓力表選用YTZ-150型電位器式遠程壓力表，安裝在水泵的出水管上，該壓力表適用于一般的環境場所，既可直觀測出壓力值，又可以輸出相應的電信號，壓力表有紅、黃、藍三根引出線。紅線接變頻器+10V, 藍線接變頻器GND, 黃線接變頻器AI1.
壓力表電氣技術參數：
電阻滿量程：400Ω（藍線-紅線），零壓力起始電阻值：≤20Ω （黃線-藍線），滿量程壓力上限電阻值：≤360Ω（黃線-紅線）。 接線端外加電壓：10V（藍線-紅線）
